在降解包装袋的定制开发过程中，力学性能测试是确保产品满足实际使用要求的关键环节。不同于传统塑料包装，降解材料（如PLA、PBAT、淀粉基材料等）在加工工艺和性能表现上具有独特特性，因此需要系统评估其在真实应用场景中的力学表现。

以下是降解包装袋定制中主要的力学性能测试项目：

快递袋拉伸强度与断裂伸长率测试

按照GB/T 1040.3或ISO 527-3标准，取哑铃型或条状试样，在恒速拉伸条件下测定材料断裂时的最大应力和对应的伸长率。拉伸强度反映了包装袋承受拉力而不破坏的能力，断裂伸长率则评价材料的柔韧性和延展性。降解材料通常韧性较好，但强度低于传统PE，需根据承重要求调整配方。

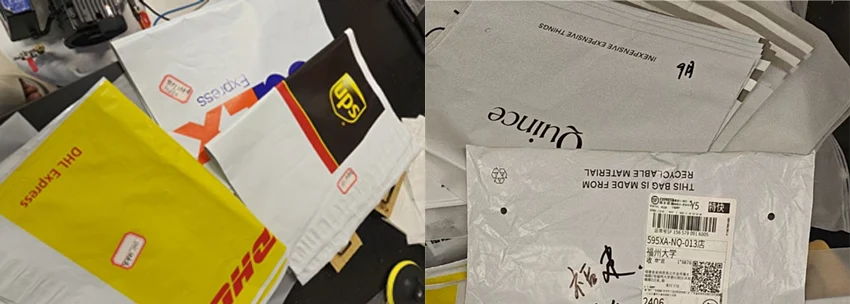

福州大学先进制造学院环境友好高分子材料科研团队于2025年11月5日收到深圳市久信达科技有限公司寄送的快递袋一批（如图1），并于2025年11月7日完成力学性能检测。

测试的快递带

2. 快递袋测试方法

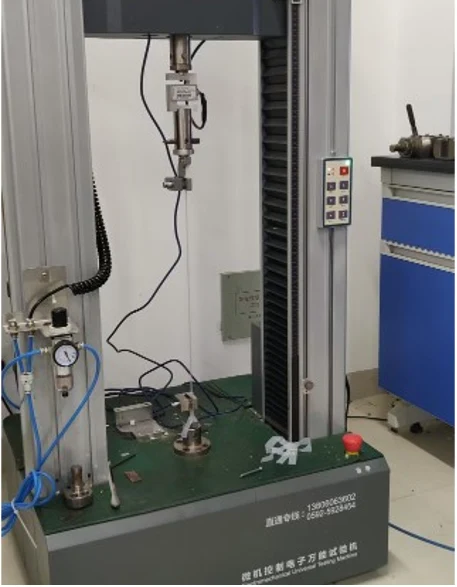

力学性能：参照GB/T 1040.3标准，采用深圳三思CMT4104电子万能试验机（如图2）测试包装袋的横纵向力学性能。

快递袋力学性能测试过程

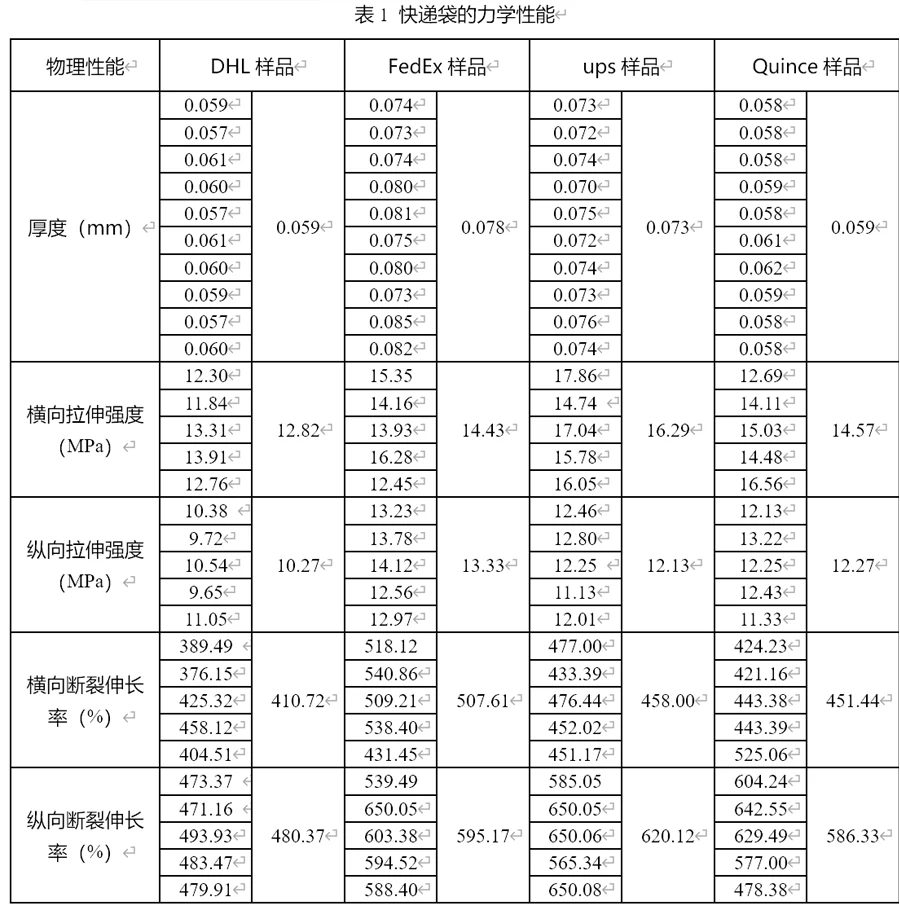

快递袋力学性能五次测试的平均值对比结果如表1所示。从表中可知，FedEx样品和ups样品的厚度分别为0.078mm和0.073mm，DHL样品和Quince样品的厚度均为0.059mm。在力学性能方面，快递袋五次测试结果的平均值呈现如下规律：

横向拉伸强度：ups样品 > FedEx样品 ≈ Quince样品 > DHL样品；

纵向拉伸强度： FedEx样品 > ups样品 ≈ Quince样品 >DHL样品；

横向断裂伸长率：FedEx样品 > ups样品 ≈ Quince样品>DHL样品；

纵向断裂伸长率：ups样品 > FedEx样品 ≈ Quince样品 > DHL样品。

综合来看，在实验条件下，本批次寄送的FedEx样品、ups样品和Quince样品的力学性能较为接近，DHL样品力学性能较差。

定制降解包装袋时，应根据目标用途、货架期及降解环境要求，合理选择上述测试项目组合，并结合实际使用场景设定合格判定标准。通常建议在配方开发阶段进行全套测试，批量生产后保留关键指标的定期抽检。
