一、检测背景

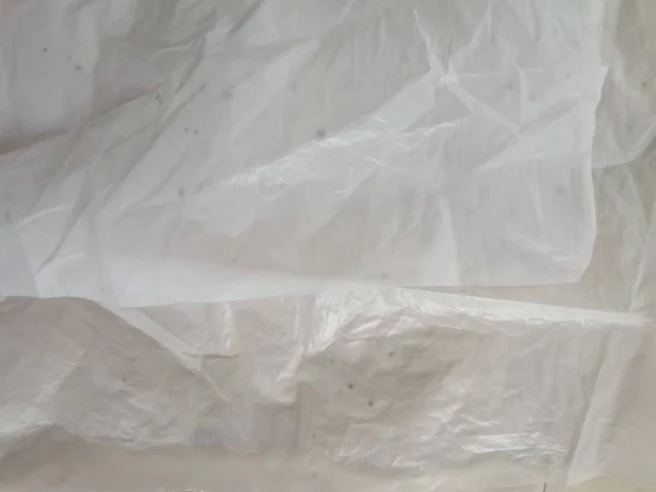

在可降解塑料制品的生产过程中，产品外观质量是衡量制造工艺水平的重要指标之一。近期，我司在对一批降解袋产品进行出厂质量检验时，发现部分产品表面存在肉眼可见的黑点现象。尽管这些黑点不影响产品的力学性能和使用功能，但作为一家以品质为核心竞争力的企业，我们始终坚持"质量问题零容忍"的原则，对任何外观异常均予以高度重视。

为科学、客观地评估该现象的成因及其对产品品质的潜在影响，我司委托福州大学先进制造学院环境友好高分子材料科研团队，采用高精度分析设备对降解袋样品进行系统检测。福州大学在环保高分子材料领域拥有深厚的研究积累和权威的检测能力，此次合作旨在借助其专业优势，从微观层面揭示黑点本质，为后续工艺优化提供科学依据。

二、检测方法与设备

检测团队采用日本日立公司生产的REGULUS8100型高分辨场发射扫描电子显微镜（FESEM）对样品进行微观形貌观察，并同步进行X射线能谱分析（EDS）。

具体检测方案如下：分别选取降解袋的正常白色区域和黑点区域作为对比样本，在不同放大倍率下进行FESEM形貌观察，对比两区域的微观结构差异；同时对两个区域进行能谱分析，定量检测各元素组成及含量，以判断黑点区域是否存在异物或成分异常。

核心检测设备：REGULUS8100 高分辨场发射扫描电镜（FESEM）+ 能谱分析（EDS）

检测机构：福州大学先进制造学院环境友好高分子材料科研团队

三、检测结果与分析

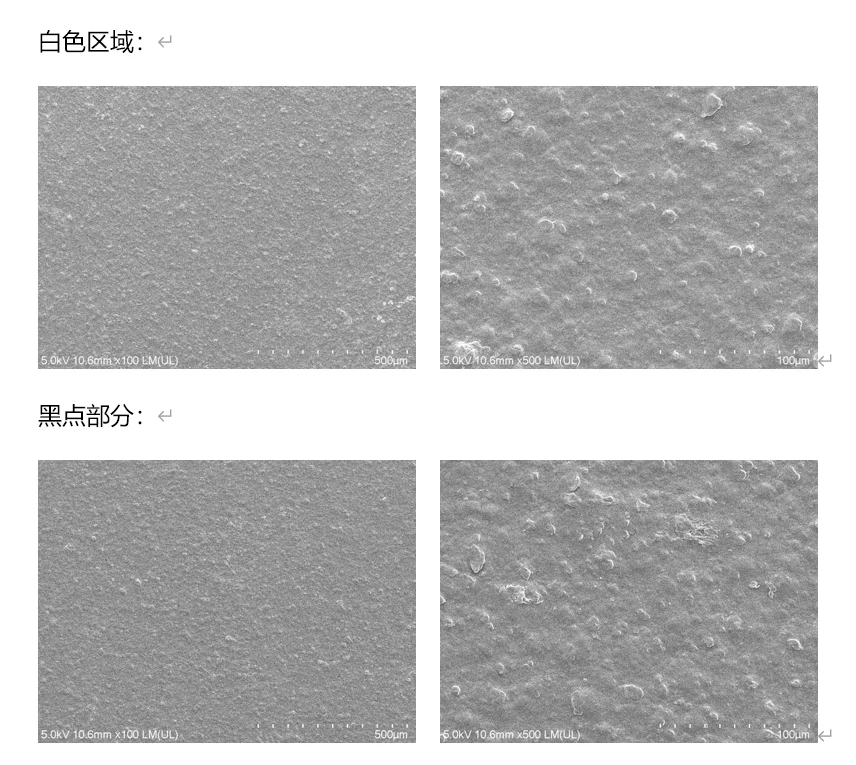

3.1 微观形貌对比

通过FESEM在不同放大倍率下对白色区域和黑点区域的微观形貌进行对比观察，结果表明：两个区域的表面微观结构高度一致，未发现黑点区域存在异物颗粒、孔洞缺陷或相分离等异常形貌特征。这一发现初步排除了黑点由外来杂质嵌入或材料降解不均导致的可能性。

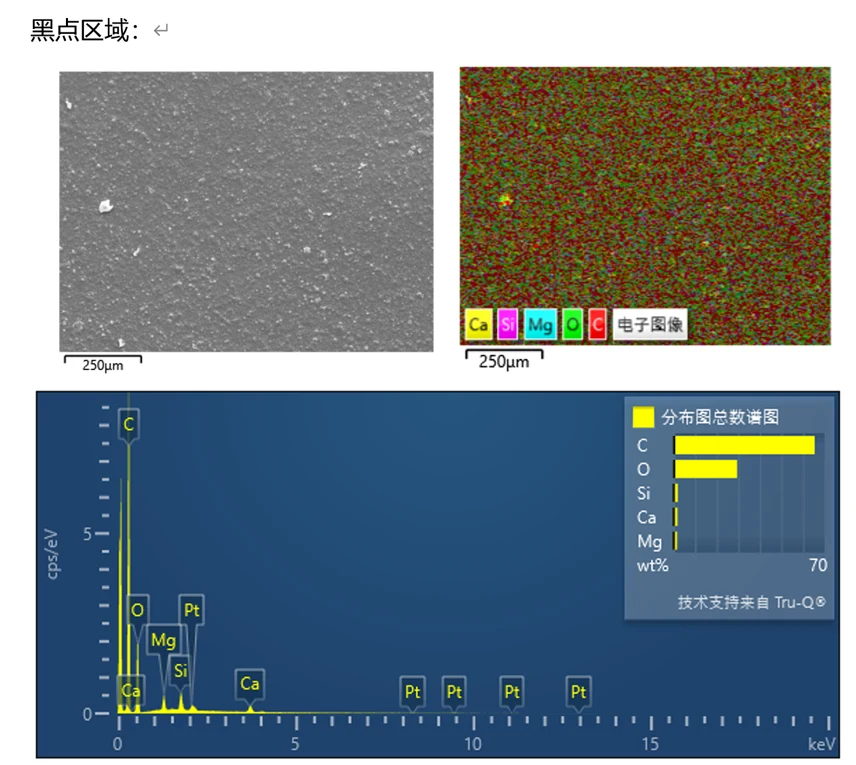

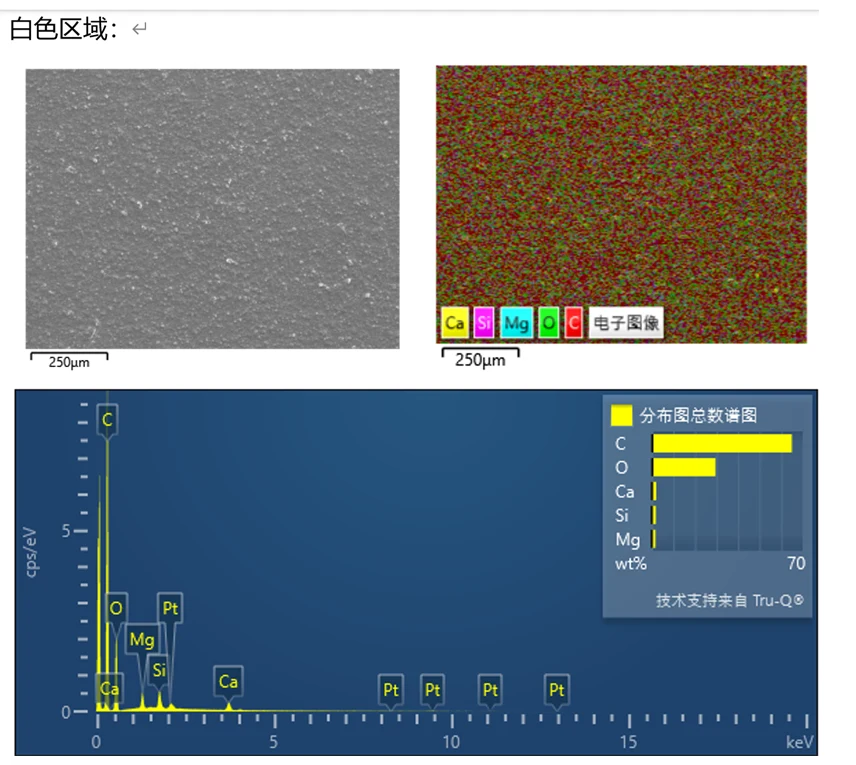

3.2 能谱成分分析

进一步的EDS能谱分析显示，白色区域与黑点区域的元素组成完全相同，均主要包含以下五种元素：

碳（C）有机基体主要元素氧（O）含氧官能团组成钙（Ca）无机填料成分硅（Si）无机填料成分镁（Mg）无机填料成分

定量分析结果表明，两个区域中各元素的相对含量基本一致，不存在统计学意义上的显著差异。这从化学组成层面进一步证实，黑点区域与正常白色区域在材料本质上完全相同，黑点现象并非由局部成分异常或外来污染物引入所致。

四、结论

综合FESEM微观形貌观察和EDS能谱分析的双重验证，本次检测得出以下明确结论：

降解袋表面的黑点区域与正常白色区域在微观形貌和化学元素组成上均无本质差异。黑点现象并非由杂质污染、成分异常或材料缺陷引起，而更可能源于加工过程中填料分散状态的细微差异所导致的局部光学性质变化，属于正常的外观波动范畴，不影响产品的使用性能和降解特性。

基于上述科学结论，我司对这批降解袋产品予以正常放行。同时，公司技术团队将以此为契机，联合福州大学等高校科研力量，持续开展以下工作：一是深入探究填料分散工艺与产品外观均匀性之间的关系，从机理层面建立更完善的工艺控制模型；二是优化混料和挤出工艺参数，进一步提升产品外观一致性，力求将此类外观波动降至最低水平。

久信达始终坚信，真正的品质源于对每一个细节的严谨态度和对科学精神的坚守。我们感谢福州大学科研团队的专业支持，也感谢广大客户长期以来的信任与陪伴。未来，我们将继续以科技创新为驱动，以精益求精的工匠精神，为客户提供更优质、更可靠的环保包装解决方案。
