深圳市久信达科技是一家专注全生物降解包装袋的源头工厂。我们依托规模化自主生产，省去中间环节，在保证成本可控的同时，严守品控生命线。生产优势上，久信达引进行业领先的吹膜与制袋设备，年产能超万吨，可稳定承接大小批量及非标定制订单。产品覆盖全生物降解袋、淀粉基袋及环保纤维袋，降解性能严格符合EN13432、ASTM D6400等国际标准，确保堆肥条件下可完全转化为水与二氧化碳。
为了体现降解袋在一定时间内容保持长期的稳定性，久信达降解袋工厂联合福州大学先进制造学院环境友好高分子材料科研团队随机对一批生物降解袋样品进行一次降解袋物理性能测试
降解袋测试方法与检测仪器
为了全面评估生物降解袋的物理性能，测试严格参照国家及行业标准进行
拉伸强度、断裂伸长率：参照 GB/T 1040.3 标准，采用深圳三思 CMT4104 电子万能试验机进行测试
撕裂强度（热合强度）：参照 QB/T 2358 标准，同样采用深圳三思 CMT4104 电子万能试验机进行测试
熔融指数（MFI）：采用美特斯 ZRZ1452 熔体流动速率试验机进行测试
降解袋结果分析与测试数据
通过对不同生产批次（2023年10月至2024年8月）的生物降解袋进行纵向、横向等多维度对比，各项物理性能数据如下表所示
生物降解袋的力学性能和熔融指数
物理性能 | 20240824 | 20240725 | 20240325 | 20231014 |
横向拉伸强度（MPa） | 26.09 | 22.53 | 15.65 | 16.72 |
纵向拉伸强度（MPa) | 13.24 | 17.49 | 11.43 | 17.57 |
横向断裂伸长率（%） | 625.9 | 629.7 | 715.1 | 642.7 |
纵向断裂伸长率（%） | 970.7 | 1231.3 | 732.8 | 1006.4 |
撕裂强度（N/15mm) | 10.40 | 9.89 | 8.87 | 10.26 |
熔融指数（g/10min) | 10.62 | 11.34 | 18.30 | 18.32 |

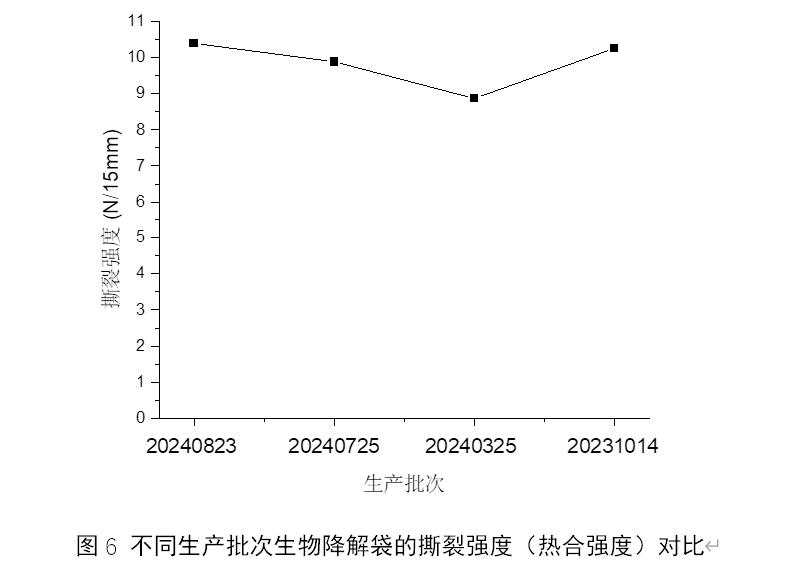

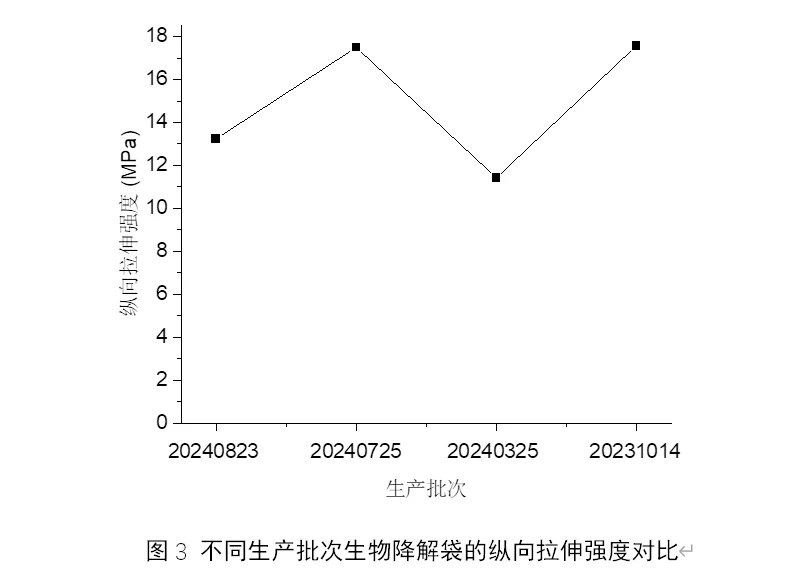

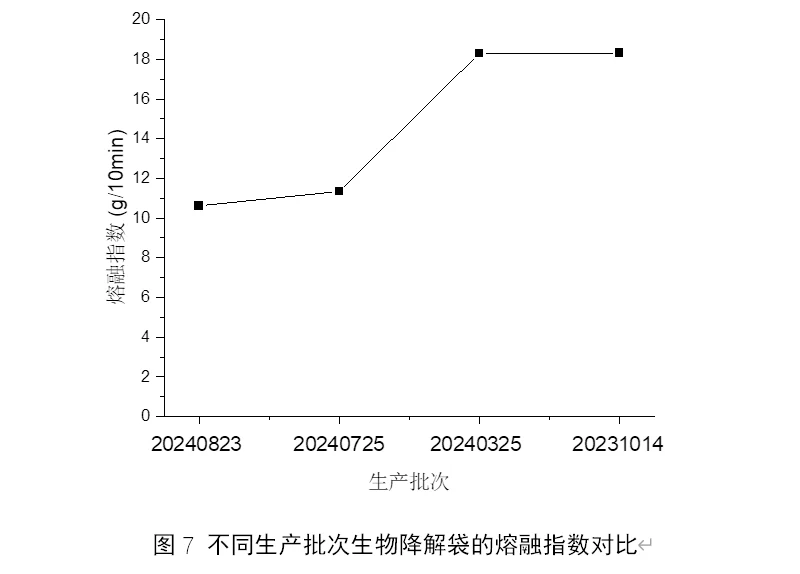

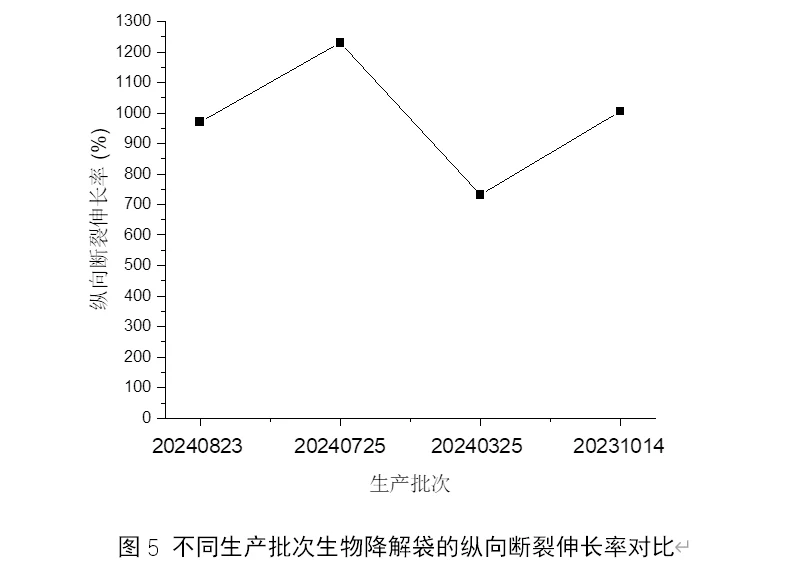

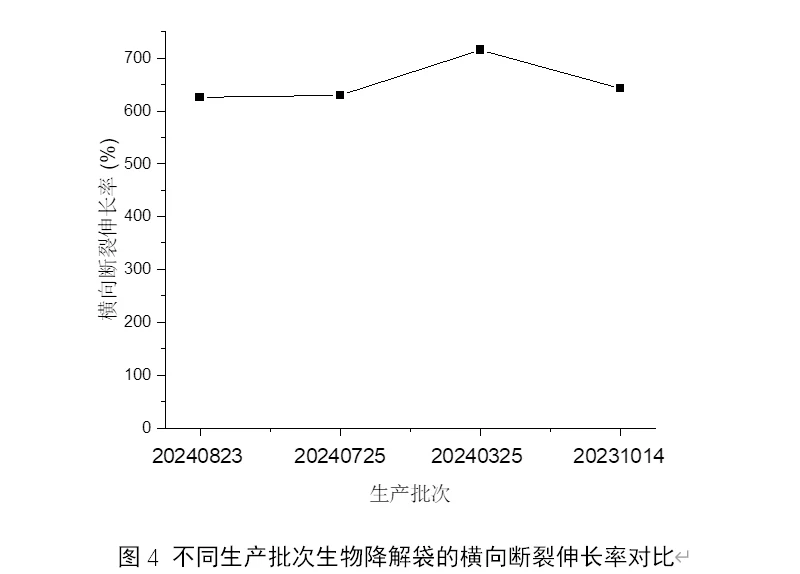

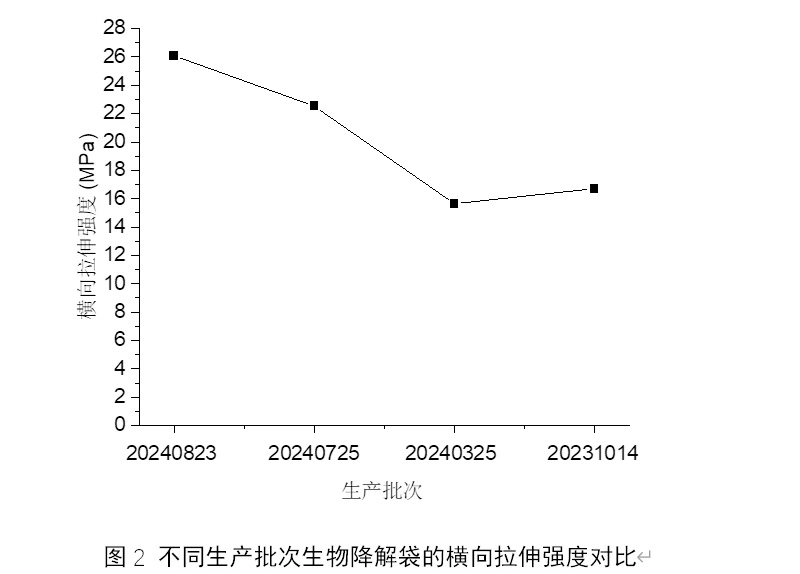

从表中可以看出，不同生产批次的生物降解袋均具有良好的力学性能。为了更直观比较不同生产批次生物降解袋的物理性能，将各性能作图如下
核心结论：从检测数据可以看出，尽管生产批次和存放时间有所不同，但所有批次的生物降解袋均保持了良好的力学性能 。
拉伸与撕裂表现：近期的 20240824 批次在横向拉伸强度（26.09 MPa）和撕裂强度（10.40 N/15mm）上表现最为优异 。
加工流动性：较早批次（20231014、20240325）的熔融指数明显高于近期批次，维持在 18.30 g/10min 左右，表明其熔体流动性随着时间或批次调整发生了一定变化 。
